Máy Phay CNC 3 Trục: Tìm Hiểu Từ A-Z Và Lợi Ích Cho Quá Trình Sản Xuất

Posted on by CEO Tuấn CNC
5/5 - (1 bình chọn)

Máy phay CNC 3 trục ngày càng trở nên phổ biến trong ngành gia công cơ khí nhờ khả năng gia công linh hoạt, độ chính xác cao và hiệu suất vượt trội. Những máy phay CNC này đang được ứng dụng rộng rãi trong nhiều lĩnh vực, từ sản xuất linh kiện ô tô, khuôn mẫu cho đến điện tử. Trong bài viết này, hãy cùng Yamazen Việt Nam tìm hiểu chi tiết về máy phay CNC 3 trục và lý do chúng trở thành sự lựa chọn hàng đầu trong sản xuất công nghiệp.

1. Máy Phay CNC 3 Trục Là Gì?

Máy phay CNC 3 trục là thiết bị gia công cơ khí sử dụng hệ thống điều khiển máy tính (CNC) để điều khiển dao cắt di chuyển theo ba trục chính: trục X, trục Y và trục Z. Loại máy này đặc biệt hiệu quả trong việc gia công các chi tiết có hình dạng 2D hoặc 3D đơn giản, mang lại độ chính xác cao nhờ vào việc tự động điều khiển quá trình gia công. Máy phay CNC 3 trục có chi phí hợp lý và được sử dụng rộng rãi trong ngành cơ khí chế tạo, sản xuất linh kiện và khuôn mẫu cơ bản.

Tìm hiểu thêm: Máy cnc là gì

Máy Phay CNC 3 Trục
Máy Phay CNC 3 Trục

2. Cấu Tạo Máy Phay CNC 3 Trục

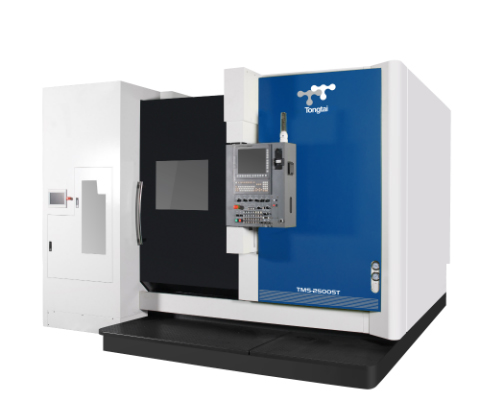

Cấu Tạo Máy Phay CNC 3 Trục
Cấu Tạo Máy Phay CNC 3 Trục

Máy phay CNC 3 trục được cấu thành từ hai phần chính: phần cơ khí và phần điều khiển.

2.1. Phần Cơ Khí

  • Thân máy: Thường được làm từ gang hoặc thép, đảm bảo độ cứng vững và ổn định trong suốt quá trình gia công.
  • Trục chính: Chứa động cơ và trục dao, có nhiệm vụ quay dao với tốc độ cao để thực hiện cắt gọt vật liệu. Trục chính di chuyển theo phương thẳng đứng (trục Z).
  • Bàn máy: Nơi gá đặt phôi, có thể di chuyển theo hai phương ngang (trục X) và dọc (trục Y).
  • Hệ thống dẫn động: Bao gồm động cơ servo, trục vít me bi, thanh trượt và các bộ phận truyền động khác, giúp chuyển động chính xác.
  • Hệ thống làm mát: Giúp làm mát dao và phôi, kéo dài tuổi thọ của dao và cải thiện chất lượng sản phẩm.
  • Hệ thống an toàn: Các cảm biến và thiết bị bảo vệ giúp đảm bảo an toàn cho người vận hành và máy móc.

2.2. Phần Điều Khiển

  • Bộ điều khiển CNC: Nhận và xử lý các lệnh từ chương trình CNC, điều khiển các bộ phận cơ khí của máy hoạt động chính xác.
  • Màn hình điều khiển: Hiển thị thông tin về trạng thái hoạt động và các thông số gia công.
  • Bàn phím và các nút bấm: Cho phép người vận hành nhập lệnh, điều chỉnh thông số và kiểm soát các chức năng của máy.

3. Ưu Điểm Máy Phay CNC 3 Trục

Ưu Điểm Máy Phay CNC 3 Trục
Ưu Điểm Máy Phay CNC 3 Trục

Máy phay CNC 3 trục mang lại nhiều lợi ích trong quá trình gia công:

  • Chất lượng gia công cao: Máy phay CNC 3 trục mang lại độ chính xác cao, đảm bảo sản phẩm đạt yêu cầu về kỹ thuật và thiết kế.
  • Hiệu suất vượt trội: Máy có khả năng gia công liên tục và tự động lặp lại chương trình gia công, giảm thiểu thời gian thiết lập chương trình.
  • Khả năng gia công đa dạng: Máy phay CNC 3 trục có thể gia công nhiều loại vật liệu như thép, nhôm, đồng và có khả năng tạo ra các chi tiết với nhiều hình dạng và kích thước khác nhau.
  • Tính tự động hóa cao: Giảm thiểu sự can thiệp của con người, giảm sai sót và tối ưu hóa đường cắt, giúp tăng hiệu quả sản xuất.
  • Tiết kiệm chi phí: Tự động hóa quy trình gia công giúp giảm chi phí nhân công và tối ưu hóa vật liệu gia công.

4. Ứng Dụng Máy Phay CNC 3 Trục

Ứng Dụng Máy Phay CNC 3 Trục
Ứng Dụng Máy Phay CNC 3 Trục

Máy phay CNC 3 trục được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

  • Gia công linh kiện cơ khí chính xác: Gia công các chi tiết như trục, bánh răng, vỏ hộp số, khớp nối…
  • Gia công khuôn mẫu: Gia công khuôn dập kim loại, khuôn ép nhựa, khuôn đúc áp lực…
  • Ngành ô tô và hàng không: Gia công các bộ phận như vỏ động cơ, khung sườn, hệ thống treo…
  • Ngành điện tử: Gia công các tấm kim loại mỏng, bảng mạch in (PCB)…
  • Ngành y tế: Sản xuất các chi tiết dụng cụ phẫu thuật, khuôn sản xuất thiết bị y tế, chân tay giả…

5. Cách Lựa Chọn Máy Phay CNC 3 Trục

Nhà Sản Xuất Uy Tín
Cách Lựa Chọn Máy Phay CNC 3 Trục

Để chọn máy phay CNC 3 trục phù hợp, bạn cần lưu ý những yếu tố sau:

  • Kích thước bàn máy: Phải phù hợp với kích thước phôi cần gia công. Nếu bàn máy quá nhỏ, phôi sẽ không thể chứa được hoặc sẽ gặp khó khăn trong quá trình gá đặt.
  • Hành trình trục X, Y, Z: Phạm vi gia công của các trục cần đảm bảo để không gặp phải giới hạn trong quá trình gia công.
  • Công suất trục chính: Quyết định khả năng cắt gọt vật liệu và tốc độ gia công. Máy có công suất trục chính cao sẽ giúp gia công vật liệu cứng như thép và inox hiệu quả hơn.
  • Tốc độ trục chính: Cần phù hợp với loại vật liệu gia công và dao cụ sử dụng.
  • Hệ thống điều khiển: Nên chọn hệ điều khiển phổ biến như Fanuc, Mitsubishi để đảm bảo dễ dàng sử dụng và hỗ trợ các phần mềm CAD/CAM.

6. Cách Vận Hành Máy Phay CNC 3 Trục

Để vận hành máy phay CNC 3 trục hiệu quả, các bước cần thực hiện bao gồm:

  • Kiểm tra máy: Đảm bảo máy ở trạng thái hoạt động bình thường.
  • Chuẩn bị phôi và dao cắt: Lựa chọn dao phay phù hợp và cố định phôi chắc chắn trên bàn máy.
  • Tạo và nhập chương trình gia công: Sử dụng phần mềm CAM để tạo chương trình CNC và chuyển vào bộ điều khiển máy.
  • Thiết lập gốc tọa độ: Đảm bảo máy đã được thiết lập chính xác với phôi và các thông số gia công.
  • Chạy thử chương trình: Thực hiện chạy thử chương trình để đảm bảo máy hoạt động chính xác.
  • Theo dõi quá trình gia công: Giám sát quá trình gia công để đảm bảo chất lượng sản phẩm.

Kết Luận

Máy phay CNC 3 trục là lựa chọn tuyệt vời cho doanh nghiệp khi cần gia công chính xác và hiệu quả. Với nhiều ưu điểm như tính tự động hóa cao, khả năng gia công đa dạng và tiết kiệm chi phí, máy phay CNC 3 trục đóng vai trò quan trọng trong sản xuất công nghiệp hiện đại. Việc lựa chọn máy phay CNC phù hợp với nhu cầu sản xuất sẽ giúp doanh nghiệp tối ưu hóa quy trình gia công, nâng cao hiệu suất và giảm chi phí.
