Máy Phay CNC 5 Trục: Cấu Tạo, Ưu Điểm và Ứng Dụng

Máy phay CNC 5 trục đã trở thành công cụ gia công không thể thiếu trong ngành cơ khí hiện đại nhờ vào khả năng gia công chính xác và linh hoạt. Việc sử dụng máy phay CNC 5 trục giúp tăng năng suất, giảm thời gian gia công và cho phép sản xuất các chi tiết phức tạp mà các loại máy phay khác không thể làm được. Hãy cùng tìm hiểu chi tiết về loại máy này trong bài viết sau.

1. Máy Phay CNC 5 Trục là gì?

Máy phay CNC 5 trục là loại máy gia công cơ khí được điều khiển thông qua hệ thống CNC (Computer Numerical Control). Loại máy này được thiết kế để gia công các chi tiết phức tạp nhờ vào sự kết hợp của ba trục chính (X, Y, Z) và hai trục phụ (A, B hoặc C). Các trục phụ này có khả năng xoay và nghiêng bàn gá phôi, từ đó cho phép máy phay CNC 5 trục thực hiện gia công đa dạng các hình dạng và góc độ phức tạp.

Tìm hiểu thêm: Máy cnc là gì

Máy phay CNC 5 trục thường được sử dụng trong những ngành công nghiệp yêu cầu độ chính xác cao và khả năng gia công các chi tiết phức tạp, chẳng hạn như ngành công nghiệp ô tô, hàng không, y tế và điện tử.

2. Cấu Tạo Máy Phay CNC 5 Trục

Máy phay CNC 5 trục được cấu thành từ các bộ phận chính sau:

• Khung máy: Đảm bảo độ ổn định và chính xác của máy trong suốt quá trình gia công. Khung máy thường được làm từ các vật liệu cứng như thép hoặc gang.
• Bàn làm việc: Đây là nơi cố định vật liệu cần gia công. Bàn làm việc có thể di chuyển theo các trục X, Y, Z và có khả năng xoay nhờ trục A và trục C.
• Trục chính (Z): Trục này gắn dao cắt và điều khiển việc cắt gọt vật liệu theo phương thẳng đứng.
• Trục ngang (X và Y): Các trục này di chuyển bàn làm việc theo hướng ngang và dọc, giúp thực hiện các thao tác phay chính.
• Trục xoay (A, B, C): Đây là các trục xoay có khả năng nghiêng và xoay bàn làm việc, giúp gia công các bề mặt phức tạp với độ chính xác cao.
• Hệ thống điều khiển CNC: Hệ thống điều khiển này giúp người vận hành lập trình và giám sát các chuyển động của máy phay CNC.

3. Các Loại Máy Phay CNC 5 Trục Trên Thị Trường

3.1. Phân Loại Theo Cấu Hình

Máy phay CNC 5 trục có 2 cấu hình chính:

• Cấu hình 1: Trục A quay quanh trục X và trục C quay quanh trục Z.
• Cấu hình 2: Trục B quay quanh trục Y và trục C quay quanh trục Z.

Cấu hình của các trục này sẽ ảnh hưởng đến khả năng gia công và tính linh hoạt của máy. Các trục xoay có thể thực hiện các chuyển động xoay bằng bàn máy, trục chính hoặc cả hai.

3.2. Phân Loại Theo Kết Cấu

• Head – Head: Phổ biến ở các máy phay giường lớn, nơi mỗi đầu trục được tích hợp đầu gia công 5 mặt giúp tăng độ cứng vững và chính xác.
• Head – Table: Loại kết cấu này thường thấy ở các dòng máy trung bình và nhỏ, với bàn máy quay và trục chính quay.

3.3. Phân Loại Theo Cách Thức Vận Hành Trục Quay

Trục quay trong máy phay CNC 5 trục có thể vận hành theo 3 cách:

• Chuyển động xoay qua bàn máy.
• Chuyển động xoay qua trục chính.
• Chuyển động xoay qua cả bàn máy và trục chính.

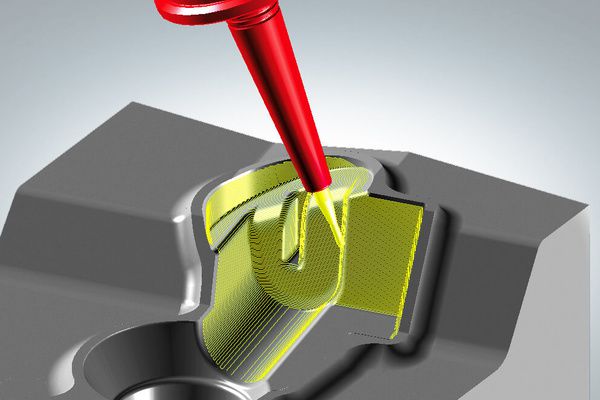

4. Ưu Điểm của Máy Phay CNC 5 Trục

Máy phay CNC 5 trục sở hữu nhiều ưu điểm vượt trội:

• Khả năng gia công chi tiết phức tạp: Máy CNC 5 trục có khả năng gia công các chi tiết có độ phức tạp cao mà các máy phay 3 trục không thể thực hiện được.
• Độ chính xác cao: Máy phay CNC 5 trục cho phép gia công các chi tiết chính xác với các bề mặt cong hoặc các góc nghiêng mà không cần gá lại phôi.
• Rút ngắn thời gian gia công: Máy phay CNC 5 trục có khả năng làm việc liên tục và giảm thiểu việc phải thay đổi phôi trong quá trình gia công, giúp rút ngắn thời gian và tăng năng suất.
• Tính linh hoạt cao: Máy có thể gia công các vật liệu khác nhau, tạo ra các chi tiết phức tạp và có độ chính xác cao.

5. Ứng Dụng của Máy Phay CNC 5 Trục

Máy phay CNC 5 trục được ứng dụng trong các ngành công nghiệp đòi hỏi độ chính xác cao và khả năng gia công phức tạp, như:

• Ngành ô tô: Gia công động cơ, hộp số, khung xe,…
• Ngành y tế: Gia công các dụng cụ phẫu thuật, thiết bị y tế,…
• Ngành điện tử: Gia công linh kiện điện tử cho các sản phẩm điện thoại, máy tính,…
• Ngành khuôn mẫu: Gia công khuôn mẫu cho các sản phẩm nhựa, kim loại,…
• Ngành hàng không: Gia công các bộ phận của máy bay, như cánh quạt, thân máy bay, cánh máy bay,…

6. Bảng Báo Giá Máy Phay CNC 5 Trục

Giá máy phay CNC 5 trục phụ thuộc vào nhiều yếu tố như tính năng, thông số kỹ thuật, nhà sản xuất và các phụ kiện đi kèm. Các máy phay CNC 5 trục của các thương hiệu uy tín như Okuma, Brother, Yasda, Shizuoka sẽ có giá cao hơn nhưng đảm bảo chất lượng và độ bền lâu dài. Để có báo giá chi tiết, khách hàng có thể liên hệ trực tiếp với nhà cung cấp.

7. Địa Chỉ Bán Máy Phay CNC 5 Trục Chất Lượng, Giá Tốt

Để đảm bảo chất lượng máy phay CNC 5 trục và dịch vụ hỗ trợ sau bán hàng, doanh nghiệp cần lựa chọn các nhà cung cấp uy tín. Máy Gỗ Cường Phát là đơn vị cung cấp máy phay CNC 5 trục chất lượng, uy tín với các sản phẩm từ các thương hiệu nổi tiếng như Okuma, Yasda, Brother. Chúng tôi cam kết mang lại giá trị tốt nhất cho khách hàng từ chất lượng sản phẩm đến dịch vụ hỗ trợ sau bán hàng.
